  如果说Android上的app是一个有血有肉的人的话,那么人靠衣装马靠鞍,那么控件就是把app装扮的漂漂亮亮的“衣服”。那么安卓的控件到底是如何架构,又是如何渲染的了。

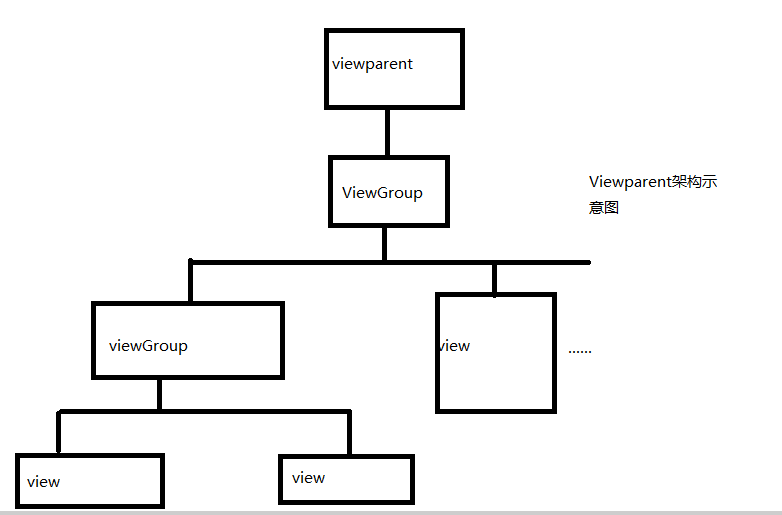

无论是什么控件,在Android中控件只有两种,一种就是View,另一种是ViewGroup。ViewGroup控件组,一个控件的百宝 箱,可以包含各种各样的控件组,它不仅能够包含控件还能够管理着控件。通过ViewGroup,整个控件就至上而下的形成了树形结构,即我们通常所说的控 件树;父控件负责相应子控件的绘制与测量,并向其传递交互事件。安卓系统怎么准确无误的找到每一个控件?只需要调用findViewbyid的方法就能够 按照深度优先的方法找到每一个控件了。在每个控件树最顶端,都站立了一个Viewparent对象,这个对象也是这颗控件树的核心,所有的交互管理事件都 是由这个大大负责统一分配和调度,从而起这一个整体宏观调控的效果。一个控件树架构如图所示:

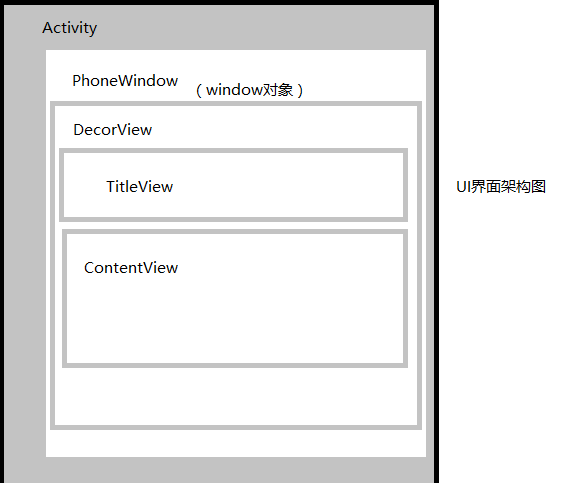

做过Android开发都知道,要使一个activity显示相应的布局文件,都必须要setContentView。我们要看一下 setContentView背后到底发生了什么,Android又是如何将其渲染出来的了。要解答这些问题,我们还是要了解Android的界面架构 图。具体的架构图如图所示:

通过上图所示,我们可以得出这样的结论。

①每个activity都有一个window对象。

②而每一个window对象通常是由PhoneWindow来实现。

③每个PhoneWindow对象包含DecorView这个根视图对象,将其视图展示都是通过这个对象显示到PhoneWindow上。

④而DecorView被一分为二,一个是TitleView,一个ContentView,TitleView显示相应的标题,ContentView显示具体布局,这些应该大家很熟悉。

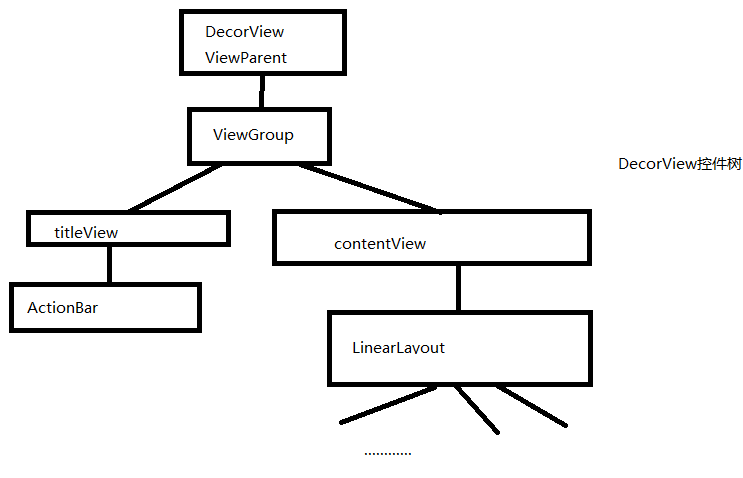

这样架构也可以建立一个上文提到的视图树,这颗视图树长成这个样子:

这样控件树,能够帮我们解答这样一个问题为什么requestWindowFeature()一定要在setContentView之前调用才 能起效。这是由于TitleBar下面才是ContentView,在ContentView之后设置,这时,只能有ContentView。当程序在 oncreate方法调用setcontentView后会调用onResume方法,此时系统会把整个DecorView添加到PhoneWindow 中,最终将视图显示出来。
