写在前面

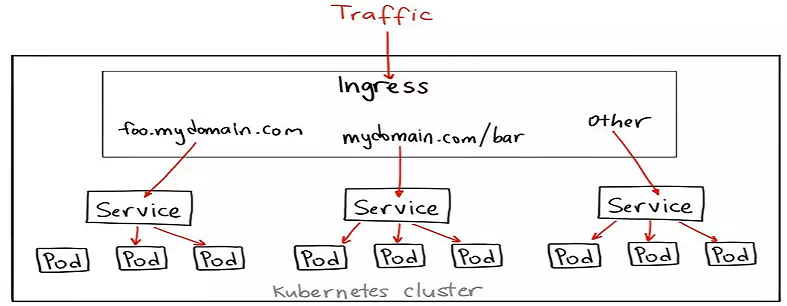

Ingress 英文翻译 进入;进入权;进食,更准确的讲就是入口,即外部流量进入k8s集群必经之口。这道大门到底有什么作用?我们如何使用Ingressk8s又是如何进行服务发现的呢?先看一张图:

备注:此图来源我转载的一篇博客NodePort,LoadBalancer还是Ingress?我该如何选择 – kubernetes,特此说明。

原理

虽然k8s集群内部署的podserver都有自己的IP,但是却无法提供外网访问,以前我们可以通过监听NodePort的方式暴露服务,但是这种方式并不灵活,生产环境也不建议使用。Ingresssk8s集群中的一个API资源对象,扮演边缘路由器(edge router)的角色,也可以理解为集群防火墙集群网关,我们可以自定义路由规则来转发、管理、暴露服务(一组pod),非常灵活,生产环境建议使用这种方式。另外LoadBlancer也可以暴露服务,不过这种方式需要向云平台申请负债均衡器;虽然目前很多云平台都支持,但是这种方式深度耦合了云平台,所以你懂的。

首先我们来思考用传统的web服务器,比如Nginx,如何处理这种场景?
Nginx充当一个反向代理服务器拦截外部请求,读取路由规则配置,转发相应的请求到后端服务。

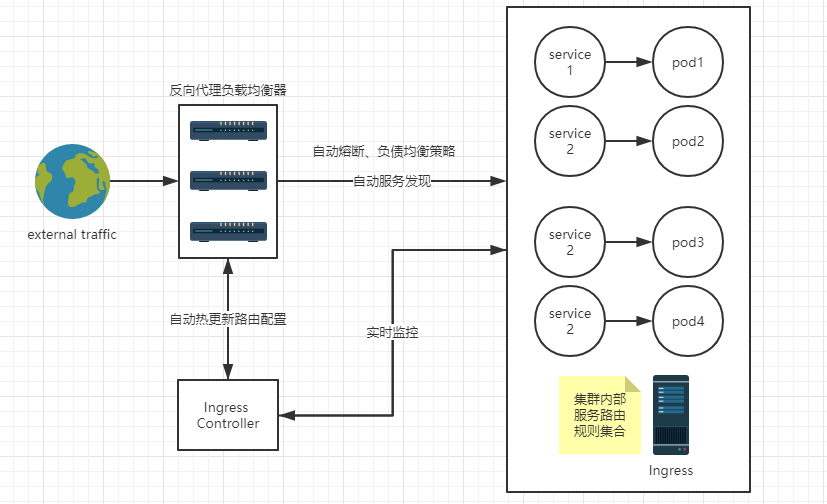

kubernetes处理这种场景时,涉及到三个组件

  1. 反向代理web服务器
    负责拦截外部请求,比如NginxApachetraefik等等。我一般以Deployment方式部署到kubernetes集群中,当然也可以用DeamonSet方式部署;这两种部署方式个人觉得有利有弊,感兴趣的请参考这篇文章,这里就不敖述了。
  2. Ingress controller
    k8s中的controller有很多,比如CronJobDeamonSetDeploymentReplicationSetStatefulSet等等,大家最熟悉的应该是Deployment(嘿嘿,我也是),它的作用就是监控集群的变化,使集群始终保持我们期望的最终状态(yml文件)。同理,Ingress controller的作用就是实时感知Ingress路由规则集合的变化,再与Api Server交互,获取ServicePod在集群中的 IP等信息,然后发送给反向代理web服务器,刷新其路由配置信息,这就是它的服务发现机制。
  3. Ingress
    定义路由规则集合,上面已经详细介绍,这里就不再敖述了。

经过上面的剖析,知道了吧,如果我们仅仅创建Ingress对象,只是定义了一系列路由规则集合而已,没有任何作用,不要想得太简单了,嘿嘿

Ingress 选型

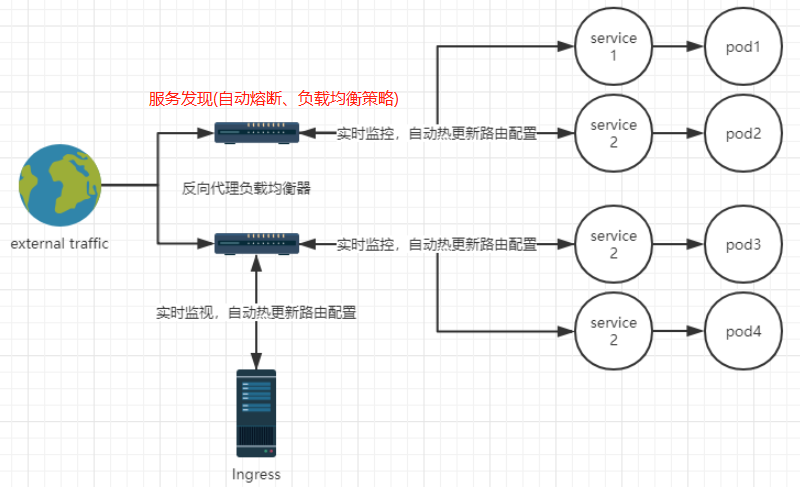

这个我花费了不少时间,最终选用的是Traefik,它是一个用Golang开发的轻量级的Http反向代理和负载均衡器,虽然相比于Nginx,它是后起之秀,但是它天然拥抱kubernetes,直接与集群k8s的Api Server通信,反应非常迅速,实时感知集群中Ingress定义的路由规则集合和后端ServicePod的变化,自动热更新Traefik后端配置,根本不用创建Ingress controller对象,同时还提供了友好的控制面板和监控界面,不仅可以方便地查看Traefik根据Ingress生成的路由配置信息,还可以查看统计的一些性能指标数据,如:总响应时间、平均响应时间、不同的响应码返回的总次数等,Traefik部署请参考官网用户示例Kubernetes Ingress Controller。不仅如此,Traefik还支持丰富的annotations配置,可配置众多出色的特性,例如:自动熔断负载均衡策略黑名单白名单;还支持许多后端存储,如:zookeeper、eureka、consul、rancher、docker等,它会自动感知这些统一配置中心的变化,热更新自己的路由配置,所以Traefik对于微服务来说简直就是一神器啊,嘿嘿。那么Traefik性能又如何呢?容器化部署,还担心性能,不要这么搞笑,好吗。而Nginx在拥抱kubernetes这方面比较后知后觉,详情请参考官方网站和开源项目ingress-nginx ;另外微软开源的微服务示例项目 eShopOnContainers 采用了ingress-nginx,大家可以下去自行研究。

**Traefik **:

示例说明

使用Ingress暴露微服务

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  labels:
    app: light
    component: frontend
  name: light-edge-router
  namespace: geekbuying-light
  annotations:
    kubernetes.io/ingress.class: "traefik"
    ingress.kubernetes.io/ssl-redirect: "false"
    traefik.frontend.rule.type: "PathPrefixStrip"
    traefik.ingress.kubernetes.io/frontend-entry-points: "http,https"
    traefik.ingress.kubernetes.io/priority: "3"
spec:
  rules:
  - host: <hostdomain literal>
    http:
      paths:
      - path: /api/v1/light
        backend:
          serviceName: aggregation-light-api
          servicePort: 80
      - path: /api/v1/identity
        backend:
          serviceName: identity-api
          servicePort: 80

非常重要

  1. 当我们定义额外的路由时,比如这里的/api/vi/identity,必须添加这个traefik.ingress.kubernetes.io/rule-type: PathPrefixStrip注解传递路径,否则会看不到任何效果;ingress.kubernetes.io/ssl-redirect: "false"是否强制使用https,其他的配置信息,请查看详情。另外,不同的Ingress选型,请参照各自的组件说明。
  2. 其他命名空间下的服务发现规则为:[serviceName].[namespace]:[port],如:exceptionless-ui.geekbuying-light-addons:80(备注:端口80可以省略,其他端口不能省略),表示查找geekbuying-light-addons命名空间下的exceptionless-ui服务,并匹配端口。

特性配置

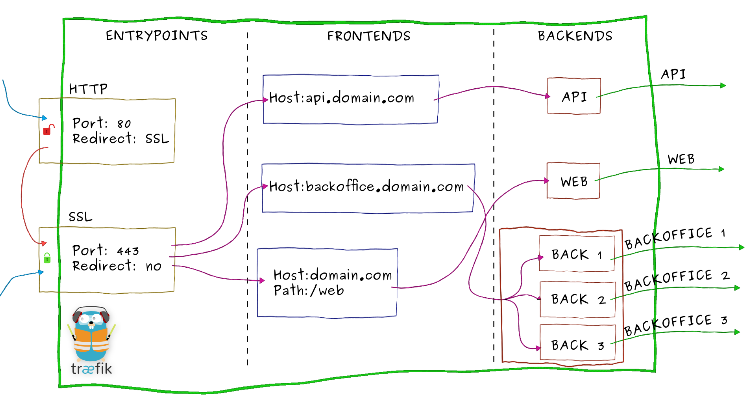

traefik支持强大的annotations配置,需要添加到kubernetes相应资源对象的annotations下面。至于具体配置到的哪个对象,先弄清楚三个概念:

  • EntryPoint(入口点)
    顾名思义,这是外部网络进入traefik的入口,我们上面就是通过监听主机端口拦截请求。
  • FrontEnd(前端)
    traefik拦截请求后,会转发给FrontEnd。前端定义EntryPoint映射到BackEnd的路由规则集,字段包括HostPathHeaders 等,匹配请求后,默认通过加权轮询负载算法路由到一个可用的BackEnd,然后进入指定的微服务,这就是服务发现。

备注:这些路由规则可以来自不同的后端存储,如Kubernetes、zookeeper、eureka、consul等,Kubernetes使用的Ingress资源对象定义路由规则集。建议大家自行去官网学习Kubernetes Ingress Backend

  • BackEnd(后端)
    一组http服务集,kubernetes中对应一个service对象下的一组pod地址。对于后端的服务发现,可配置负载均衡策略熔断器等特性。

一个后端service对象的配置例子

apiVersion: v1
kind: Service
metadata:
  annotations:
    traefik.backend.circuitbreaker: NetworkErrorRatio() > 0.5
    traefik.backend.loadbalancer.method: drr
  labels:
    app: light
    component: identity
  name: identity-api
  namespace: geekbuying-light
spec:
  ports:
  - port: 80
  selector:
    app: light
    component: identity
    type: webapi

效果图

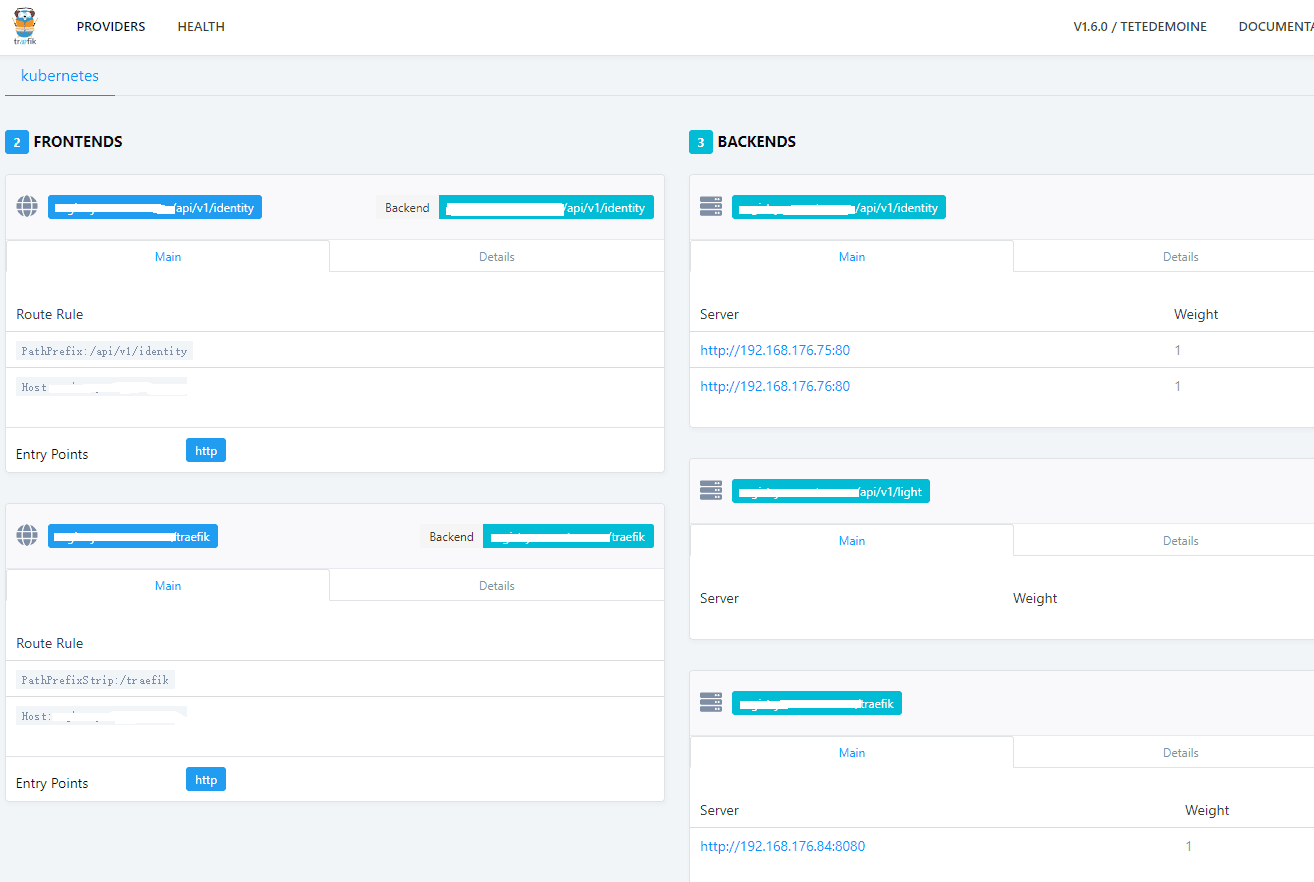

控制面板

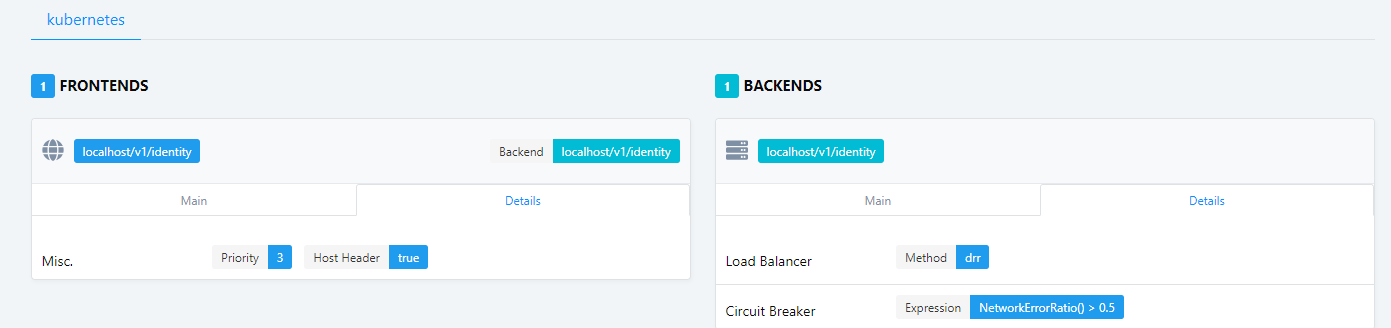

前端优先级、后端熔断器和负载均衡策略

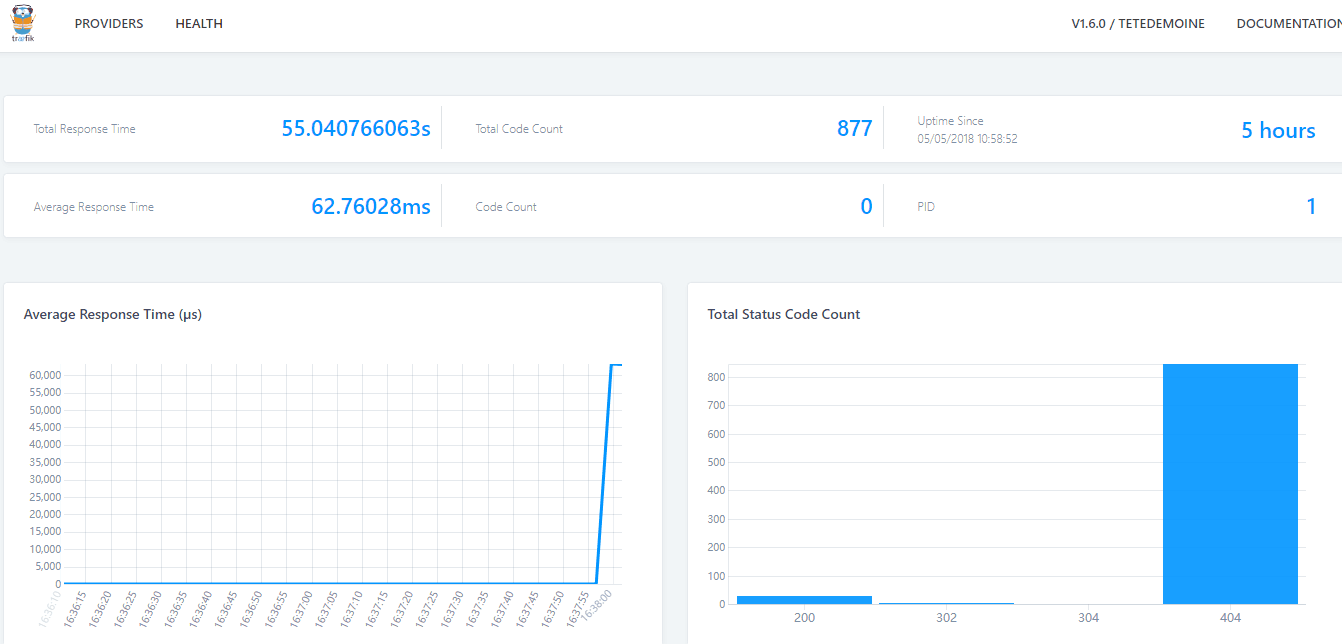

监控界面

总结

综上所述,首先部署拥抱k8s的反向代理服务器(treafik、nginx等)拦截请求,然后拦截的请求会根据Ingress定义的路由规则集,转发到集群内部对应的Service

延伸阅读

https://docs.traefik.io/
https://github.com/containous/traefik
https://docs.traefik.io/user-guide/kubernetes/
https://docs.traefik.io/configuration/backends/kubernetes/
https://kubernetes.io/docs/concepts/services-networking/ingress/
https://kubernetes.io/docs/admin/authorization/rbac/
https://github.com/kubernetes/ingress-nginx/blob/master/README.md
https://kubernetes.github.io/ingress-nginx/development/
https://www.kubernetes.org.cn/1237.html
https://github.com/kubernetes/ingress-nginx
https://blog.csdn.net/hxpjava1/article/details/79459489
https://blog.csdn.net/hxpjava1/article/details/79375452

如果你觉得本篇文章对您有帮助的话,感谢您的【推荐】
如果你对 kubernets 感兴趣的话可以关注我,我会定期的在博客分享我的学习心得

做一个有底蕴的软件工作者
