Redis程序的运行过程是一个处理事件的过程，也称Redis是一个事件驱动的服务。Redis中的事件分两类：文件事件（File Event）、时间事件（Time Event）。文件事件处理文件的读写操作，特别是与客户端通信的Socket文件描述符的读写操作；时间事件主要用于处理一些定时处理的任务。

本文首先介绍Redis的运行过程，阐明Redis程序是一个事件驱动的程序；接着介绍事件机制实现中涉及的数据结构以及事件的注册；最后介绍了处理客户端中涉及到的套接字文件读写事件。

一、Redis的运行过程

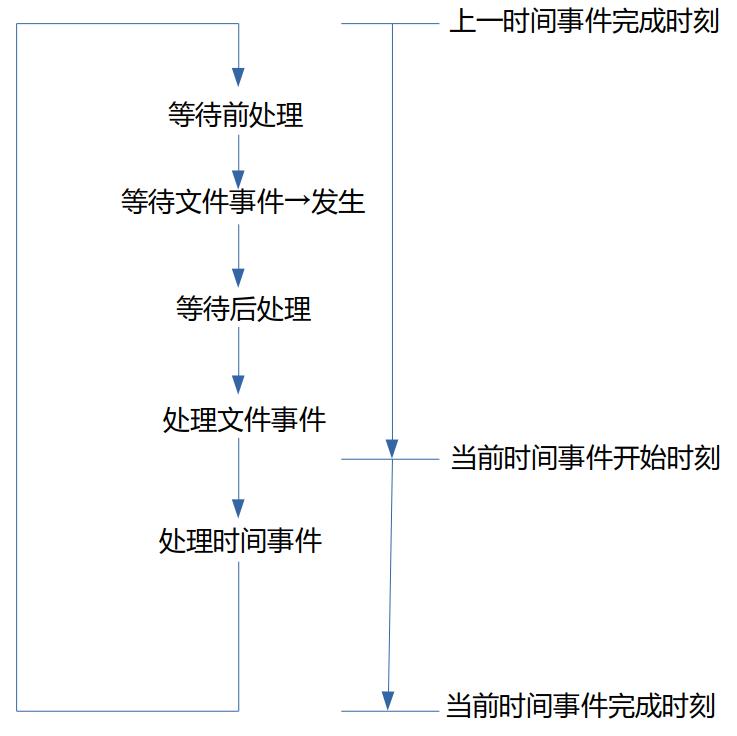

Redis的运行过程是一个事件处理的过程，可以通过下图反映出来：

​ 图1 Redis的事件处理过程

从上图可以看出：Redis服务器的运行过程就是循环等待并处理事件的过程。通过时间事件将运行事件分成一个个的时间分片，如图1的右半部分所示。如果在指定的时间分片中，有文件事件发生，如：读文件描述符可读、写文件描述符可写，则调用相应的处理函数进行文件的读写处理。文件事件处理完成之后，处理期望发生时间在当前时间之前或正好是当前时刻的时间事件。然后再进入下一次循环迭代处理。

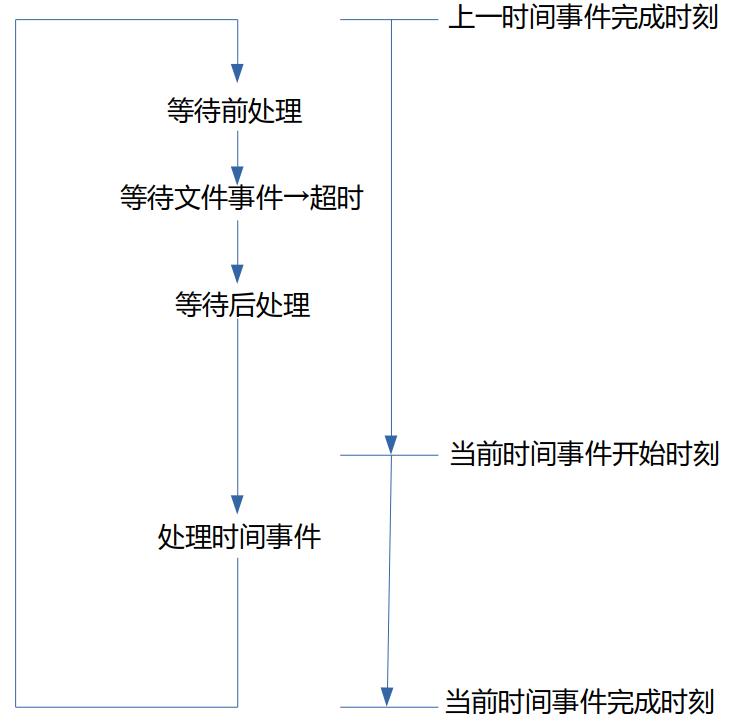

如果在指定的事件间隔中，没有文件事件发生，则不需要处理，直接进行时间事件的处理，如下图所示。

​ 图2 Redis的事件处理过程（无文件事件发生）

二、事件数据结构

2.1 文件事件数据结构

Redis用如下结构体来记录一个文件事件：

/* File event structure */
typedef struct aeFileEvent {
    int mask; /* one of AE_(READABLE|WRITABLE|BARRIER) */
    aeFileProc *rfileProc;
    aeFileProc *wfileProc;
    void *clientData;
} aeFileEvent;

通过mask来描述发生了什么事件：

• AE_READABLE：文件描述符可读；
• AE_WRITABLE：文件描述符可写；
• AE_BARRIER：文件描述符阻塞

rfileProc和wfileProc分别为读事件和写事件发生时的回调函数，其函数签名如下：

typedef void aeFileProc(struct aeEventLoop *eventLoop, int fd, void *clientData, int mask);

2.2 事件事件数据结构

Redis用如下结构体来记录一个时间事件：

/* Time event structure */
typedef struct aeTimeEvent {
    long long id; /* time event identifier. */
    long when_sec; /* seconds */
    long when_ms; /* milliseconds */
    aeTimeProc *timeProc;
    aeEventFinalizerProc *finalizerProc;
    void *clientData;
    struct aeTimeEvent *prev;
    struct aeTimeEvent *next;
} aeTimeEvent;

when_sec和when_ms指定时间事件发生的时间，timeProc为时间事件发生时的处理函数，签名如下：

typedef int aeTimeProc(struct aeEventLoop *eventLoop, long long id, void *clientData);

prev和next表明时间事件构成了一个双向链表。

3.3 事件循环

Redis用如下结构体来记录系统中注册的事件及其状态：

/* State of an event based program */
typedef struct aeEventLoop {
    int maxfd;   /* highest file descriptor currently registered */
    int setsize; /* max number of file descriptors tracked */
    long long timeEventNextId;
    time_t lastTime;     /* Used to detect system clock skew */
    aeFileEvent *events; /* Registered events */
    aeFiredEvent *fired; /* Fired events */
    aeTimeEvent *timeEventHead;
    int stop;
    void *apidata; /* This is used for polling API specific data */
    aeBeforeSleepProc *beforesleep;
    aeBeforeSleepProc *aftersleep;
} aeEventLoop;

这一结构体中，最主要的就是文件事件指针events和时间事件头指针timeEventHead。文件事件指针event指向一个固定大小（可配置）数组，通过文件描述符作为下标，可以获取文件对应的事件对象。

三、事件的注册过程

事件驱动的程序实际上就是在事件发生时，调用相应的处理函数（即：回调函数）进行逻辑处理。因此关于事件，程序需要知道：①事件的发生；② 回调函数。事件的注册过程就是告诉程序这两。下面我们分别从文件事件、时间事件的注册过程进行阐述。

3.1 文件事件的注册过程

对于文件事件：

• 事件的发生：应用程序需要知道哪些文件描述符发生了哪些事件。感知文件描述符上有事件发生是由操作系统的职责，应用程序需要告诉操作系统，它关心哪些文件描述符的哪些事件，这样通过相应的系统API就会返回发生了事件的文件描述符。
• 回调函数：应用程序知道了文件描述符发生了事件之后，需要调用相应回调函数进行处理，因而需要在事件发生之前将相应的回调函数准备好。

这就是文件事件的注册过程，函数的实现如下：

int aeCreateFileEvent(aeEventLoop *eventLoop, int fd, int mask,
        aeFileProc *proc, void *clientData)
{
    if (fd >= eventLoop->setsize) {
        errno = ERANGE;
        return AE_ERR;
    }
    aeFileEvent *fe = &eventLoop->events[fd];

    if (aeApiAddEvent(eventLoop, fd, mask) == -1)
        return AE_ERR;
    fe->mask |= mask;
    if (mask & AE_READABLE) fe->rfileProc = proc;
    if (mask & AE_WRITABLE) fe->wfileProc = proc;
    fe->clientData = clientData;
    if (fd > eventLoop->maxfd)
        eventLoop->maxfd = fd;
    return AE_OK;
}

这段代码逻辑非常清晰：首先根据文件描述符获得文件事件对象，接着在操作系统中添加自己关心的文件描述符（addApiAddEvent），最后将回调函数记录到文件事件对象中。因此，一个线程就可以同时监听多个文件事件，这就是IO多路复用。操作系统提供多种IO多路复用模型，如：Select模型、Poll模型、EPOLL模型等。Redis支持所有这些模型，用户可以根据需要进行选择。不同的模型，向操作系统添加文件描述符方式也不同，Redis将这部分逻辑封装在aeApiAddEvent中，下面代码是EPOLL模型的实现：

static int aeApiAddEvent(aeEventLoop *eventLoop, int fd, int mask) {
    aeApiState *state = eventLoop->apidata;
    struct epoll_event ee = {0}; /* avoid valgrind warning */
    /* If the fd was already monitored for some event, we need a MOD
     * operation. Otherwise we need an ADD operation. */
    int op = eventLoop->events[fd].mask == AE_NONE ?
            EPOLL_CTL_ADD : EPOLL_CTL_MOD;

    ee.events = 0;
    mask |= eventLoop->events[fd].mask; /* Merge old events */
    if (mask & AE_READABLE) ee.events |= EPOLLIN;
    if (mask & AE_WRITABLE) ee.events |= EPOLLOUT;
    ee.data.fd = fd;
    if (epoll_ctl(state->epfd,op,fd,&ee) == -1) return -1;
    return 0;
}

这段代码就是对操作系统调用epoll_ctl()的封装，EPOLLIN对应的是读（输入）事件，EPOLLOUT对应的是写（输出）事件。

3.2 时间事件的注册过程

对于时间事件：

• 事件的发生：当前时刻正好是事件期望发生的时刻，或者是晚于事件期望发生的时刻，所以需要让程序知道事件期望发生的时刻；
• 回调函数：此时调用回调函数进行处理，所以需要让程序知道事件的回调函数。

对应的事件事件注册函数如下：

long long aeCreateTimeEvent(aeEventLoop *eventLoop, long long milliseconds,
        aeTimeProc *proc, void *clientData,
        aeEventFinalizerProc *finalizerProc)
{
    long long id = eventLoop->timeEventNextId++;
    aeTimeEvent *te;

    te = zmalloc(sizeof(*te));
    if (te == NULL) return AE_ERR;
    te->id = id;
    aeAddMillisecondsToNow(milliseconds,&te->when_sec,&te->when_ms);
    te->timeProc = proc;
    te->finalizerProc = finalizerProc;
    te->clientData = clientData;
    te->prev = NULL;
    te->next = eventLoop->timeEventHead;
    if (te->next)
        te->next->prev = te;
    eventLoop->timeEventHead = te;
    return id;
}

这段代码逻辑也是非常简单：首先创建时间事件对象，接着设置事件，设置回调函数，最后将事件事件对象插入到时间事件链表中。设置时间事件期望发生的时间比较简单：

static void aeAddMillisecondsToNow(long long milliseconds, long *sec, long *ms) {
    long cur_sec, cur_ms, when_sec, when_ms;

    aeGetTime(&cur_sec, &cur_ms);
    when_sec = cur_sec + milliseconds/1000;
    when_ms = cur_ms + milliseconds%1000;
    if (when_ms >= 1000) {
        when_sec ++;
        when_ms -= 1000;
    }
    *sec = when_sec;
    *ms = when_ms;
}

static void aeGetTime(long *seconds, long *milliseconds)
{
    struct timeval tv;

    gettimeofday(&tv, NULL);
    *seconds = tv.tv_sec;
    *milliseconds = tv.tv_usec/1000;
}

当前时间加上期望的时间间隔，作为事件期望发生的时刻。

四、套接字文件事件

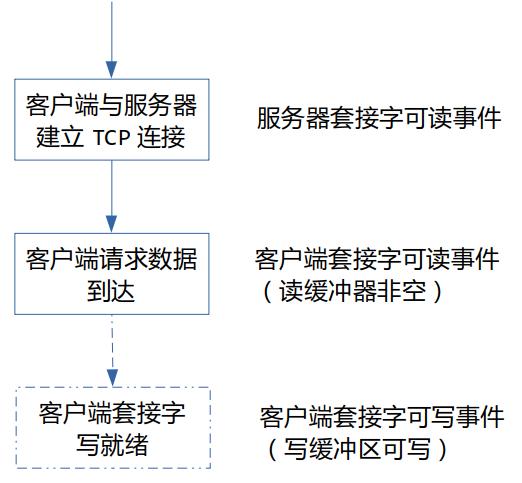

Redis为客户端提供存储数据和获取数据的缓存服务，监听并处理来自请求，将结果返回给客户端，这一过程将会发生以下文件事件：

与上图相对应，对于一个请求，Redis会注册三个文件事件：

4.1 TCP连接建立事件

服务器初始化时，在服务器套接字上注册TCP连接建立的事件。

void initServer(void) {
    /* Create an event handler for accepting new connections in TCP and Unix
     * domain sockets. */
    for (j = 0; j < server.ipfd_count; j++) {
        if (aeCreateFileEvent(server.el, server.ipfd[j], AE_READABLE,
            acceptTcpHandler,NULL) == AE_ERR)
            {
                serverPanic(
                    "Unrecoverable error creating server.ipfd file event.");
            }
    }
}

回调函数为acceptTcpHandler，该函数最重要的职责是创建客户端结构。

4.2 客户端套接字读事件

创建客户端：在客户端套接字上注册客户端套接字可读事件。

if (aeCreateFileEvent(server.el,fd,AE_READABLE,
                      readQueryFromClient, c) == AE_ERR)
{
    close(fd);
    zfree(c);
    return NULL;
}

回调函数为readQueryFromClient，顾名思义，此函数将从客户端套接字中读取数据。

4.3 向客户端返回数据

Redis完成请求后，Redis并非处理完一个请求后就注册一个写文件事件，然后事件回调函数中往客户端写回结果。根据图1，检测到文件事件发生后，Redis对这些文件事件进行处理，即：调用rReadProc或writeProc回调函数。处理完成后，对于需要向客户端写回的数据，先缓存到内存中：

typedef struct client {
    // ...其他字段

    list *reply;            /* List of reply objects to send to the client. */

    /* Response buffer */
    int bufpos;
    char buf[PROTO_REPLY_CHUNK_BYTES];
}；

发送给客户端的数据会存放到两个地方：

• reply指针存放待发送的对象；
• buf中存放待返回的数据，bufpos指示数据中的最后一个字节所在位置。

这里遵循一个原则：只要能存放在buf中，就尽量存入buf字节数组中，如果buf存不下了，才存放在reply对象数组中。

写回发生在进入下一次等待文件事件之前，见图1中【等待前处理】，会调用以下函数来处理客户端数据写回逻辑：

int writeToClient(int fd, client *c, int handler_installed) {
    while(clientHasPendingReplies(c)) {
        if (c->bufpos > 0) {
            nwritten = write(fd,c->buf+c->sentlen,c->bufpos-c->sentlen);
            if (nwritten <= 0) break;
            c->sentlen += nwritten;
            totwritten += nwritten;
            if ((int)c->sentlen == c->bufpos) {
                c->bufpos = 0;
                c->sentlen = 0;
            }
        } else {
            o = listNodeValue(listFirst(c->reply));
            objlen = o->used;
            if (objlen == 0) {
                c->reply_bytes -= o->size;
                listDelNode(c->reply,listFirst(c->reply));
                continue;
            }

            nwritten = write(fd, o->buf + c->sentlen, objlen - c->sentlen);
            if (nwritten <= 0) break;
            c->sentlen += nwritten;
            totwritten += nwritten;
        }
    }
}

上述函数只截取了数据发送部分，首先发送buf中的数据，然后发送reply中的数据。

有读者可能会疑惑：write()系统调用是阻塞式的接口，上述做法会不会在write()调用的地方有等待，从而导致性能低下？这里就要介绍Redis是怎么处理这个问题的。

首先，我们发现创建客户端的代码：

client *createClient(int fd) {
    client *c = zmalloc(sizeof(client));
    if (fd != -1) {
        anetNonBlock(NULL,fd);
    }
}

可以看到设置fd是非阻塞（NonBlock），这就保证了在套接字fd上的read()和write()系统调用不是阻塞的。

其次，和文件事件的处理操作一样，往客户端写数据的操作也是批量的，函数如下：

int handleClientsWithPendingWrites(void) {
    listRewind(server.clients_pending_write,&li);
    while((ln = listNext(&li))) {
        /* Try to write buffers to the client socket. */
        if (writeToClient(c->fd,c,0) == C_ERR) continue;
        /* If after the synchronous writes above we still have data to
         * output to the client, we need to install the writable handler. */
        if (clientHasPendingReplies(c)) {
            int ae_flags = AE_WRITABLE;
            if (aeCreateFileEvent(server.el, c->fd, ae_flags,
                sendReplyToClient, c) == AE_ERR)
            {
                    freeClientAsync(c);
            }
        }
    }
}

可以看到，首先对每个客户端调用刚才介绍的writeToClient()函数进行写数据，如果还有数据没写完，那么注册写事件，当套接字文件描述符写就绪时，调用sendReplyToClient()进行剩余数据的写操作：

void sendReplyToClient(aeEventLoop *el, int fd, void *privdata, int mask) {
    writeToClient(fd,privdata,1);
}

仔细想一下就明白了：处理完得到结果后，这时套接字的写缓冲区一般是空的，因此write()函数调用成功，所以就不需要注册写文件事件了。如果写缓冲区满了，还有数据没写完，此时再注册写文件事件。并且在数据写完后，将写事件删除：

int writeToClient(int fd, client *c, int handler_installed) {
    if (!clientHasPendingReplies(c)) {
        if (handler_installed) aeDeleteFileEvent(server.el,c->fd,AE_WRITABLE);
    }
}

注意到，在sendReplyToClient()函数实现中，第三个参数正好是1。
