是滴,小傅哥又要准备搞事情了!这次准备下手API网关项目,因为这是所有互联网大厂都有的一个核心服务,承接着来自用户的滴滴打车、美团外卖、京东购物、微信支付,更是大促期间千万级访问量的核心系统。

🤔 那么它是一个什么样的项目呢?为什么会有它的存在?它是怎么设计实现的呢?都用到了哪些技术栈呢?

#一、前言:网关是啥东西

在计算机网络中,网关 (opens new window)(Gateway)是转发其他服务器通信数据的服务器,接收从客户端发送来的请求时,它就像自己拥有资源的源服务器一样对请求进行处理。

API网关也是随着对传统庞大的单体应用(All in one)拆分为众多的微服务(Microservice)以后,所引入的统一通信管理系统。用于运行在外部http请求与内部rpc服务之间的一个流量入口,实现对外部请求的协议转换参数校验鉴权切量熔断限流监控风控等各类共性的通用服务。

#二、大厂:为啥都做网关

各大厂做网关,其实做的就是一套统一方案。将分布式微服务下的RPC到HTTP通信的同类共性的需求,凝练成通用的组件服务,减少在业务需求场景开发下,非业务需求的同类技术诉求的开发成本。

那么以往没有网关的时候怎么做,基本的做法就是再 RPC 服务之上再开发一个对应的 WEB 服务,这些 WEB 服务可以是 Spring MVC 工程,在 Spring MVC 工程中调用 RPC 服务,最终提供 HTTP 接口给到 H5、Web、小程序、APP 等应用中进行使用。如图 1-1 所示

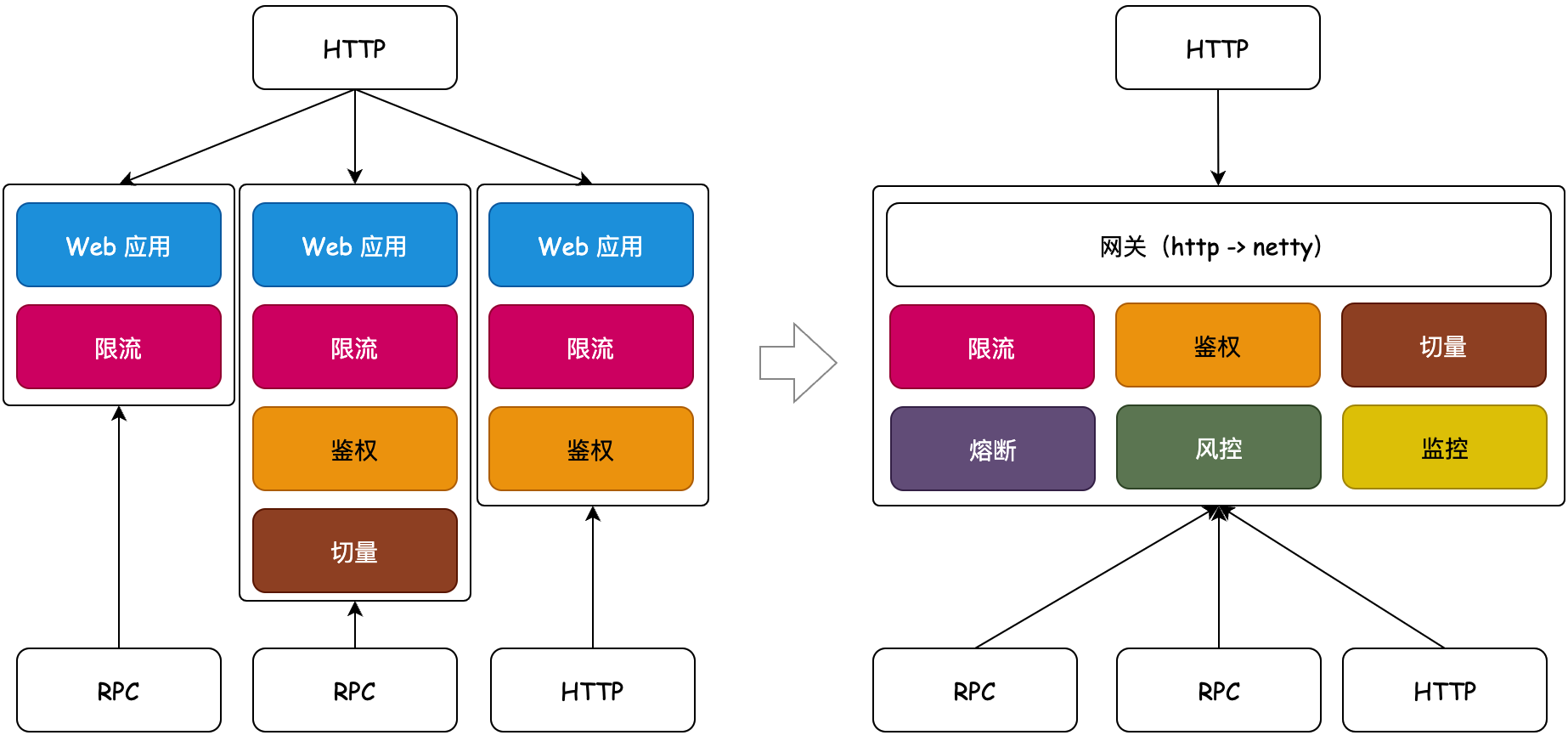

图 1-1 从传统方式到网关设计

传统开发 WEB 服务的几个问题:

  • 问题1:每一个 WEB 应用,都需要与之匹配申请一套工程、域名、机器等资源,一直到部署,研发效率降低,维护成本增加。
  • 问题2:每一个 WEB 应用,都会有所涉及共性需求,限流、熔断、降级、切量等诉求,维护代码成本增加。
  • 问题3:每一个 WEB 应用,在整个使用生命周期内,都会涉及到文档的维护、工程的调试、联调的诉求,类似刀耕火种一样的开发势必降低研发效率。

所以:综上在微服务下的传统开发所遇到的这些问题,让各个大厂都有了自己自研网关的诉求,包括;阿里腾讯百度美团京东网易亚马逊等,都有自己成熟的 API 网关解决方案。毕竟这可以降低沟通成本、提升研发效率、提升资源利用率。

#三、网关:系统架构设计

如果希望实现一个能支撑百亿级吞吐量的网关,那么它就应该是按照分布式架构思维做去中心化设计,支持横向扩展。让每一台网关服务都成为一个算力,把不同的微服务RPC接口,按照权重策略计算动态分配到各个算力组中,做到分布式运算的能力。

此外从设计实现上,要把网关的通信模块、管理服务、SDK、注册中心、运营平台等依次分开单独开发实现,这样才能进行独立的组合包装使用。

这就像为什么 ORM 框架在开发的时候不是与 Spring 强绑定在一起,而是开发一个独立的组件,当需要有 Spring 融合使用的时候,再单独开发一个 Mybatis-Spring 来整合服务。

所以在这里设计网关的时候也是同样的思路,就像官网的通信不应该一开始就把 Netty 相关的服务全部绑定到 Spring 容器,这样即增加了维护成本,也降低了系统的扩展性。

诸如此类的软件架构设计,都会在这套网关微服务架构中体现,整体架构如图 1-2 所示

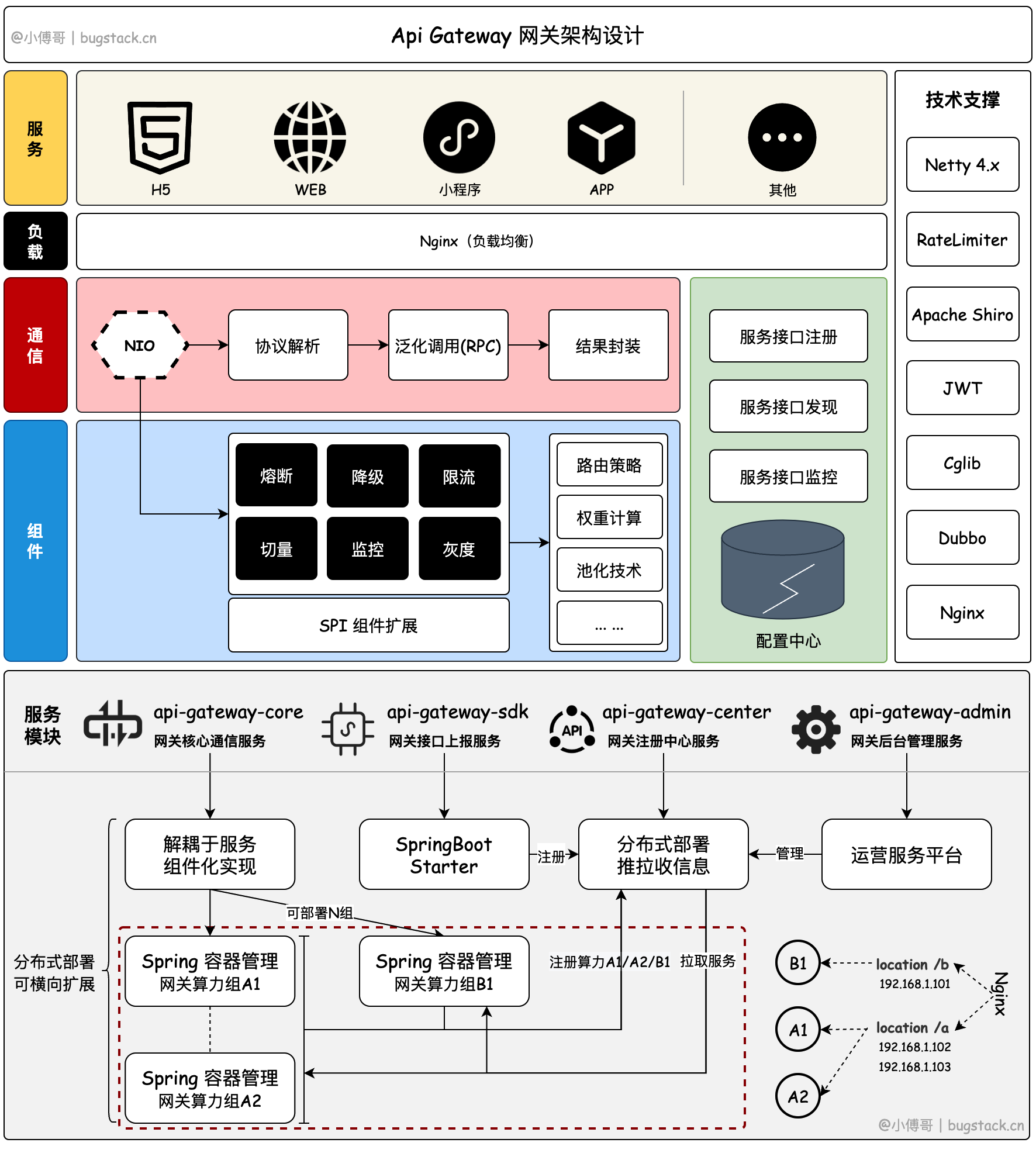

图 1-2 网关架构设计

整个API网关设计核心内容分为这么五块;

  • 第一块:是关于通信的协议处理,也是网关最本质的处理内容。这里需要借助 NIO 框架 Netty 处理 HTTP 请求,并进行协议转换泛化调用到 RPC 服务返回数据信息。
  • 第二块:是关于注册中心,这里需要把网关通信系统当做一个算力,每部署一个网关服务,都需要向注册中心注册一个算力。而注册中心还需要接收 RPC 接口的注册,这部分可以是基于 SDK 自动扫描注册也可以是人工介入管理。当 RPC 注册完成后,会被注册中心经过AHP权重计算分配到一组网关算力上进行使用。
  • 第三块:是关于路由服务,每一个注册上来的Netty通信服务,都会与他对应提供的分组网关相关联,例如:wg/(a/b/c)/user/… a/b/c 需要匹配到 Nginx 路由配置上,以确保不同的接口调用请求到对应的 Netty 服务上。PS:如果对应错误或者为启动,可能会发生类似B站事故。
  • 第四块:责任链下插件模块的调用,鉴权、授信、熔断、降级、限流、切量等,这些服务虽然不算是网关的定义下的内容,但作为共性通用的服务,它们通常也是被放到网关层统一设计实现和使用的。
  • 第五块:管理后台,作为一个网关项目少不了一个与之对应的管理后台,用户接口的注册维护、mock测试、日志查询、流量整形、网关管理等服务。

综上系统微服务模块结构如下:

序号 系统 描述
1 api-gateway-core 网关核心系统:用于网络通信转换处理,承接http请求,调用RPC服务,责任链模块调用
2 api-gateway-admin 网关管理系统:用于网关接口后台管理,注册下线停用控制
3 api-gateway-sdk 网关注册组件:用于注解方式采集接口,发送消息注册接口
4 api-gateway-center 网关注册中心:提供网关注册中心服务,登记网关接口信息
5 api-gateway-test-provider 网关测试工程:提供RPC接口
6 api-gateway-test-consumer 网关测试工程:消费RPC接口

#四、演示:网关运行效果

趁着周末假期小傅哥已经做了一部分的功能实现,就像小傅哥以前《手写Spring》 (opens new window)《手写Mybatis》 (opens new window)一样,此项目也是渐进式的逐步完成各个模块功能的开发。并参照优秀源码级的项目架构设计,运用抽象和分治的设计技巧,解决功能间的耦合调用和服务设计。同时也结合设计原则和相应场景下的设计模式,开发出高质量易于迭代和维护的代码。部分代码实现和运行如图 1-3 所示

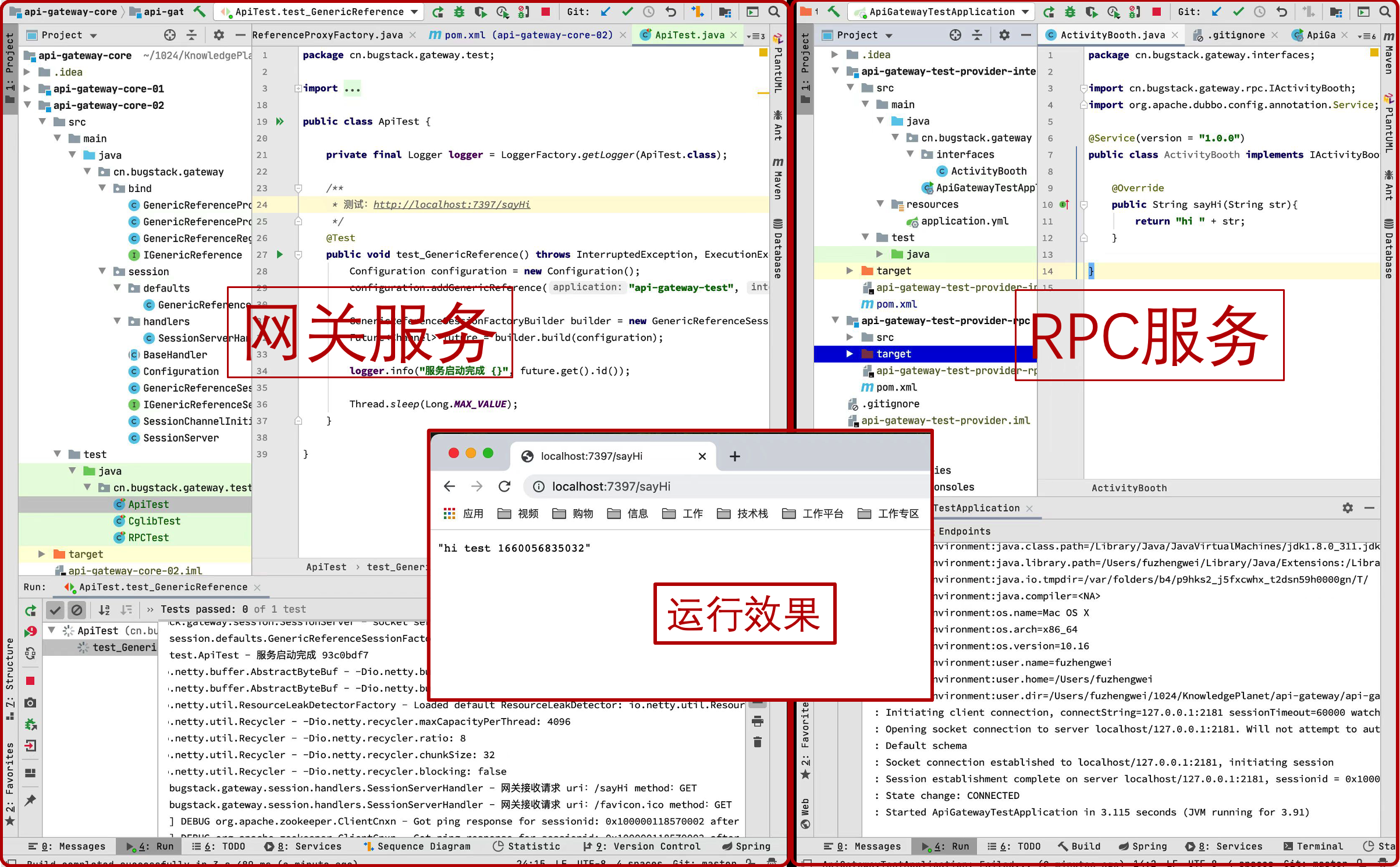

图 1-3 网关运行效果

  • 左侧是API网关核心通信模块,右侧是RPC(Dubbo)服务。通过对网页端发起的 http 请求,经过API网关的协议转换和对RPC的泛化调用包装结果数据并返回到页面,就是中间这张图的运行效果了。
  • 左侧工程的实现,以渐进式分拆模块逐步完成,例如: core-01(Netty通信)、core-02(泛化调用)、core-03(执行器)等,让每一个对API网关感兴趣的读者都能从中学习到;架构的分层、功能的设计、代码的实现。

#五、邀请:一起学习技术

💐以上关API网关的项目,也是小傅哥的星球【码农会锁 (opens new window)】准备带着读者一起利用周末假期学习实践的内容。现在上车你将会通过小傅哥的视频+小册+代码+直播+作业,5方面来与你一起学习,帮助你提升技术实力,为你的职业生涯续期,也为你可以走的更远,可以多赚些钱。

#1. 适合谁学

  1. 一直使用 SpringMVC,想了解分布式架构。
  2. 常年做CRUD开发,手里缺少硬核项目,面试张不开嘴。
  3. 在校准备校招,市面都是流水账项目,面试没竞争力。
  4. 希望多沉淀核心技术,让自己能公司留的下来,也能走的出去。

#2. 能学到啥

  1. 优秀架构:学习微服务架构设计方案
  2. 整洁编码:学习源码级工程编程实现
  3. 扩充技术:学习开发中间件所需技术(Netty、CGlib、SPI、GenericReference)
  4. 打开思路:学习让自己开眼界的项目(技术并不难,但没人告诉你,就走的很难!)

#3. 开发计划

  1. 每周末和假期编写API网关,并同时录制设计和实现的视频、编写小册和定期组织直播解决读者疑惑以及分享。稳定输出,可靠学习
  2. 整个系统的设计和实现,遵循分治和抽象的设计分层原则,按照微服务构建服务模块,以源码级体验学习。
  3. 关于API网关会更注重骨架的结构和核心流程的功能,把最干净的部分交给读者,让读者更加易懂,也易扩展。
