这个IM系统真是太轻量级了,提供的功能如下:

1.聊天内容美化

2.用户上下线提示

3.心跳包检测机制

4.加入用户可群聊

下面来一步一步的讲解具体的制作方法。

开篇准备工作

首先,巧妇难为无米之炊,这是总所周知的。这里我们需要两个东西,一个是ASP.NET MVC4项目;另一个是Signalr组件。

新建一个ASP.NET MVC4项目,然后通过以下命令安装Signalr组件:

1
Install-Package Microsoft.AspNet.SignalR -Version 1.1.3

这样我们就将组件安装完毕了。

后台交互部分

接着在项目中,新建一个文件夹名称为Hubs,在这个文件夹下面新建一个名称为IChatHub的接口,定义如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
interface IChatHub
   {
       //服务器下发消息到各个客户端
       void SendChat(string id, string name, string message);
       //用户上线通知
       void SendLogin(string id, string name);
       //用户下线通知
       void SendLogoff(string id, string name);
       //接收客户端发送的心跳包并处理
       void TriggerHeartbeat(string id, string name);
   }

其中,SendChat方法主要用户Signalr后端向前台发送数据;SendLogin方法主要用于通知用户上线;SendLogoff方法主要用于通知用户下线;而TriggerHeartbeat方法主要用于接收前端发送的心跳包并做处理,以便于判断用户是否断开连接(有时候用户直接关闭浏览器或者在任务管理器中关闭浏览器,是无法检测用户离线与否的,所以这里引入了心跳包机制,一旦用户在20秒之后未发送任何心跳包到后端,则视为掉线)。

接下来添加一个ChatHub的类,具体实现如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
public class ChatHub:Hub, IChatHub
    {
        private IList<UserChat> userList = ChatUserCache.userList;
        public void SendChat(string id, string name, string message)
        {
            Clients.All.addNewMessageToPage(id, name + " " + DateTime.Now.ToString("yyyy/MM/dd hh:mm:ss"), message);
        }
        public void TriggerHeartbeat(string id, string name)
        {
            var userInfo = userList.Where(x => x.ID.Equals(id) && x.Name.Equals(name)).FirstOrDefault();
            userInfo.count = 0;  //收到心跳,重置计数器
        }
        public void SendLogin(string id,string name)
        {
            var userInfo = new UserChat() { ID = id, Name = name };
            userInfo.action += () =>
            {
                //用户20s无心跳包应答,则视为掉线,会抛出事件,这里会接住,然后处理用户掉线动作。
                SendLogoff(id, name);
            };
            var comparison = new ChatUserCompare();
            if (!userList.Contains<UserChat>(userInfo, comparison))
                userList.Add(userInfo);
            Clients.All.loginUser(userList);
            SendChat(id, name, "<====用户 " + name + " 加入了讨论组====>");
        }
        public void SendLogoff(string id,string name)
        {
            var userInfo = userList.Where(x => x.ID.Equals(id) && x.Name.Equals(name)).FirstOrDefault();
            if (userInfo != null)
            {
                if (userList.Remove(userInfo))
                {
                    Clients.All.logoffUser(userList);
                    SendChat(id, name, "<====用户 " + name + " 退出了讨论组====>");
                }
            }
        }
    }

这个类的设计思想有如下几个部分:

首先,所有用户的登陆信息,我持久化到了缓存集合中:IList<UserChat>,这个缓存集合的定义如下:

1
2
3
4
public static class ChatUserCache
    {
        public static IList<UserChat> userList = new List<UserChat>();
    }

这样,用户登陆信息就会保存到内存中,一旦有新用户进来或者是旧用户退出,我就可以通过新增条目或者删除条目来维护这个列表,维护完毕,将这个列表推到前端。这样前台用户就能实时看到,哪些用户上线,哪些用户下线了。

其次,心跳包检测机制部分,前端用户每隔5秒钟会发送一次心跳包到处理中心,处理中心收到心跳包,会将实体类的计数器置为0;也就是说,如果用户登陆正常,那么用户实体中的计数器每隔5秒钟自动置为0;但是如果用户不按正常渠道退出(直接关闭浏览器或者在任务管理器中关闭浏览器),那么用户实体中的计数器就会一直递增,直到加到第20秒,然后会抛出事件,提示当前用户已经断开连接。

用户实体设计如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public class UserChat
    {
        public UserChat()
        {
            count = 0;
            if (Timer == null) Timer = new Timer();
            Timer.Interval = 1000;  //1s触发一次
            Timer.Start();
            Timer.Elapsed += (sender, args) =>
            {
                count++;
                if (count >= 20)
                    action();  //该用户掉线了,抛出事件通知
            };
        }
        private readonly Timer Timer;
        public event Action action;

        public string ID { get; set; }
        public string Name { get; set; }
        //内部计数器(每次递增1),如果服务端每5s能收到客户端的心跳包,那么count被重置为0;
        //如果服务端20s后仍未收到客户端心跳包,那么视为掉线
        public int count{get;set;}
    }

当用户意外退出,会有一个action事件抛出,我们在SendLogin方法中进行了接收,当这个事件抛出,就会立马触发用户的Logoff事件,通知掉线:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public void SendLogin(string id,string name)
       {
           var userInfo = new UserChat() { ID = id, Name = name };
           userInfo.action += () =>
           {
               //用户20s无心跳包应答,则视为掉线,会抛出事件,这里会接住,然后处理用户掉线动作。
               SendLogoff(id, name);
           };
           var comparison = new ChatUserCompare();
           if (!userList.Contains<UserChat>(userInfo, comparison))
               userList.Add(userInfo);
           Clients.All.loginUser(userList);
           SendChat(id, name, "<====用户 " + name + " 加入了讨论组====>");
       }

这就是处理中心的所有内容了。

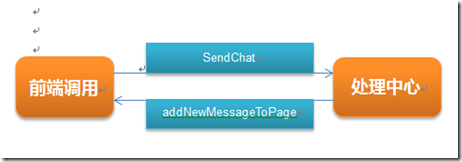

需要注意的是,在ChatHub类中,SendChat方法,TriggerHeartbeat方法,SendLogin方法,SendLogoff方法都是Singnalr处理对象所拥有的方法,而addNewMessageToPage方法,loginUser方法,logoffUser方法则是其回调方法。也就是说,当你在前台通过SendChat方法向处理中心发送数据的时候,你可以注册addNewMessageToPage方法来接收处理中心返回给你的数据。


前端逻辑及布局

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
@{
    Layout = "~/Views/Shared/_Layout.cshtml";
}
<div id="tb" class="easyui-panel panel" title="专家在线咨询系统" >
    <div id="messageboard">
        <ul id="discussion"></ul>
    </div>
    <div id="userContainer">
        <ul id="userList"></ul>
    </div>
    <div id="messagecontainer" >
        <textarea id="message" class="rte-zone" rows="3"></textarea>
        <div>
            <input type="button" id="send" class="btn" value="发送" />
            <input type="button" id="close" class="btn" value="关闭" /><input type="hidden" id="displayname" />
        </div>
    </div>
</div>
@section scripts{
    <style>
    .panel{padding:5px;height:auto;min-height:650px;}
    .current{color:Green;}
    .rte-zone{width:815px;margin:0;padding:0;height:160px;border:1px #999 solid;clear:both}
    .rte-toolbar{width:800px;margin-top:10px;}
    .rte-toolbar div{float:left;width:100%;}
    .rte-toolbar a,.rte-toolbar a img{border:0}
    .rte-toolbar p{float:left;margin:0;padding-right:5px}
    #messageboard{border:1px solid #B6DF7D;float:left;width:800px;padding:10px;height:450px;overflow:auto;border-radius:10px; -moz-box-shadow:2px 2px 5px #333333; -webkit-box-shadow:2px 2px 5px #333333; box-shadow:2px 2px 5px #333333;}
    #userContainer{border:1px solid #B6DF7D;float:right;width:200px;height:565px;padding:5px;border-radius:10px; -moz-box-shadow:2px 2px 5px #333333; -webkit-box-shadow:2px 2px 5px #333333; box-shadow:2px 2px 5px #333333;}
    #messagecontainer{float:left;width:800px;}
    #messagecontainer div{float:right;}
    #message{border:1px solid #B6DF7D;width:815px; height:70px;margin-top:5px;border-radius:10px; -moz-box-shadow:2px 2px 5px #333333; -webkit-box-shadow:2px 2px 5px #333333; box-shadow:2px 2px 5px #333333;}
    #userList li{border-bottom:1px solid #B6DF7D;cursor:pointer;}
    #userList li:hover{background-color:#ccc;}
    .btn{width:75px;height:25px;}
    </style>
    <script src="../../Content/JQueryplugin/JQuery.rte.js" type="text/JavaScript"></script>
    <!--Reference the SignalR library. -->
    <script src="../../Scripts/jQuery.signalR-1.1.4.min.js" type="text/JavaScript"></script>
    <!--Reference the autogenerated SignalR hub script. -->
    <script src="../../signalr/hubs"></script>
    <script>
        $(function () {
            $('.rte-zone').rte("css url", "http://batiste.dosimple.ch/blog/posts/2007-09-11-1/");
            //添加对自动生成的Hub的引用
            var chat = $.connection.chatHub;
            //调用Hub的callback回调方法
            //后端SendChat调用后,产生的addNewMessageToPage回调
            chat.client.addNewMessageToPage = function (id, name, message) {
                $('#discussion').append('<li style="color:blue;">' + htmlEncode(name) + '</li><li> ' + htmlEncode(message) + '</li>')
            };
            //后端SendLogin调用后,产生的loginUser回调
            chat.client.loginUser = function (userlist) {
                reloadUser(userlist);
            };
            //后端SendLogoff调用后,产生的logoffUser回调
            chat.client.logoffUser = function (userlist) {
                reloadUser(userlist);
            };
            $('#displayname').val(prompt('请输入昵称:', ''));
            //启动链接
            $.connection.hub.start().done(function () {
                var userid = guid();
                var username = $('#displayname').val();
                //发送上线信息
                chat.server.sendLogin(userid, username);
                //点击按钮,发送聊天内容
                $('#send').click(function () {
                    var chatContent = $('#message').contents().find('.frameBody').html();
                    chat.server.sendChat(userid, username, chatContent);
                });
                //点击按钮,发送用户下线信息
                $('#close').click(function () {
                    chat.server.sendLogoff(userid, username);
                    $("#send").css("display", "none");
                });
                //每隔5秒,发送心跳包信息
                setInterval(function () {
                    chat.server.triggerHeartbeat(userid, username);
                }, 5000);
            });
        });
        //重新加载用户列表
        var reloadUser = function (userlist) {
            $("#userList").children("li").remove();
            for (i = 0; i < userlist.length; i++) {
                $("#userList").append("<li><img src='../../Content/images/charge_100.png' />" + userlist[i].Name + "</li>");
            }
        }
        //div内容html化
        var htmlEncode = function (value) {
            var encodedValue = $('<div />').html(value).html();
            return encodedValue;
        }
        //guid序号生成
        var guid = (function () {
            function s4() {
                return Math.floor((1 + Math.random()) * 0x10000)
                           .toString(16)
                           .substring(1);
            }
            return function () {
                return s4() + s4() + '-' + s4() + '-' + s4() + '-' +
                       s4() + '-' + s4() + s4() + s4();
            };
        })();
    </script>
}

在如上代码中:

第49行,加载一个富文本编辑器

第51行,添加对自动生成的proxy的引用

第56行~第68行,注册回调方法,以便于更新前台UI

第73行,打开处理中心hub

第79行,发送用户上线信息

第94行,每隔5秒钟发送一次心跳包

如此而已,非常简便。

运行截图

打开界面,首先提示输入用户昵称:

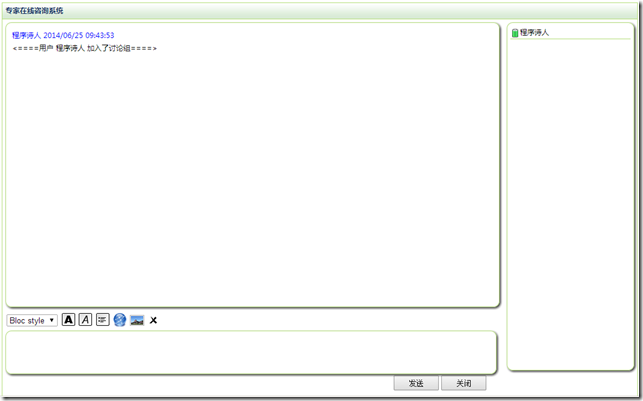

输入完毕之后,用户上线:

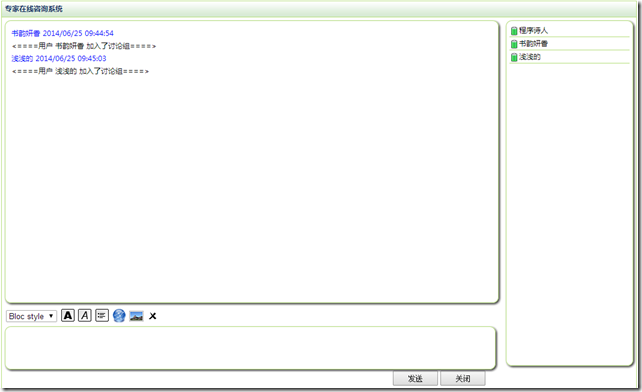

后续两个用户加入进来:

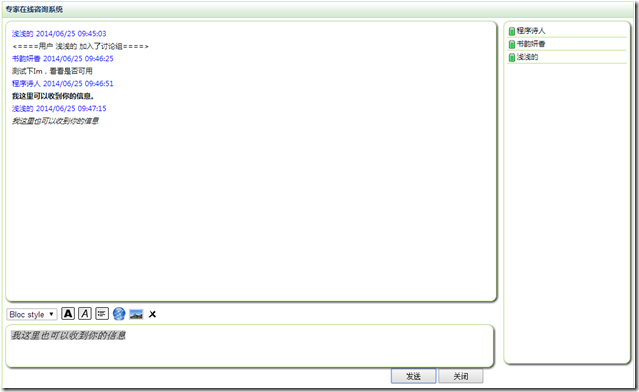

用户聊天内容记录:

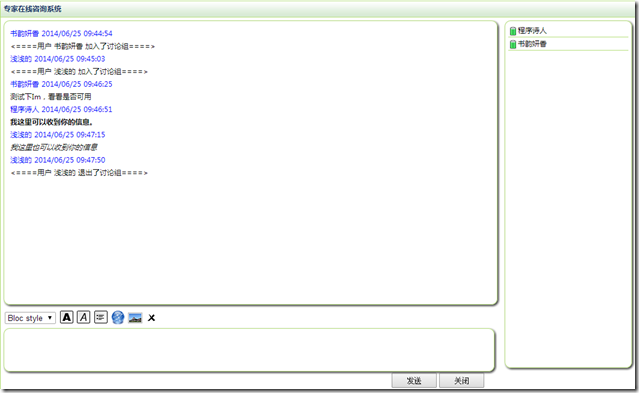

用户“浅浅的”正常退出:

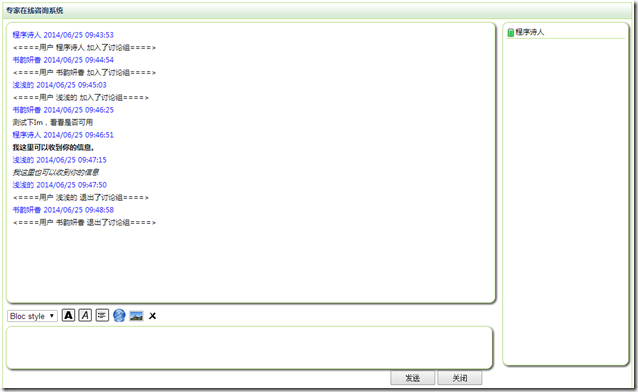

用户“书韵妍香”非正常退出:




点击下载

参考文章:Tutorial: Getting Started with SignalR 1.x



切不要忘记在Global.asax中添加映射:

RouteTable.Routes.MapHubs();
